PŘÍPADOVÁ STUDIE BIODEGRADACE BETONOVÝCH ŠACHET - PRO VSTUPNÍ A REVIZNÍ ŠACHTY TYP PMA LINER^®  DN 1000

PROJEKT VÝMĚNY DEGRADOVANÝCH KANALIZAČNÍCH ŠACHET V RAKOUSKÉ OBCI GRATKORN

 V obci Gratkorn, která se nachází nedaleko rakouského Grazu nastala potřeba řešit stížnosti obyvatel na zápach.  Objevovaly se i případy místních havárií, kdy se významně snižovala propustnost kanalizace. Místní provozovatel kanalizace provedl detailní prohlídky kanalizace v dané lokalitě a zjistil 29 betonových šachet silně degradovaných procesem biokoroze. Degradace byla již v takovém stupni, že byla silně narušena statická stabilita těchto šachet. Šachtová dna a skruže měly zeslabené stěny až o 50%. Stáří kanalizačních šachet je 20 let.

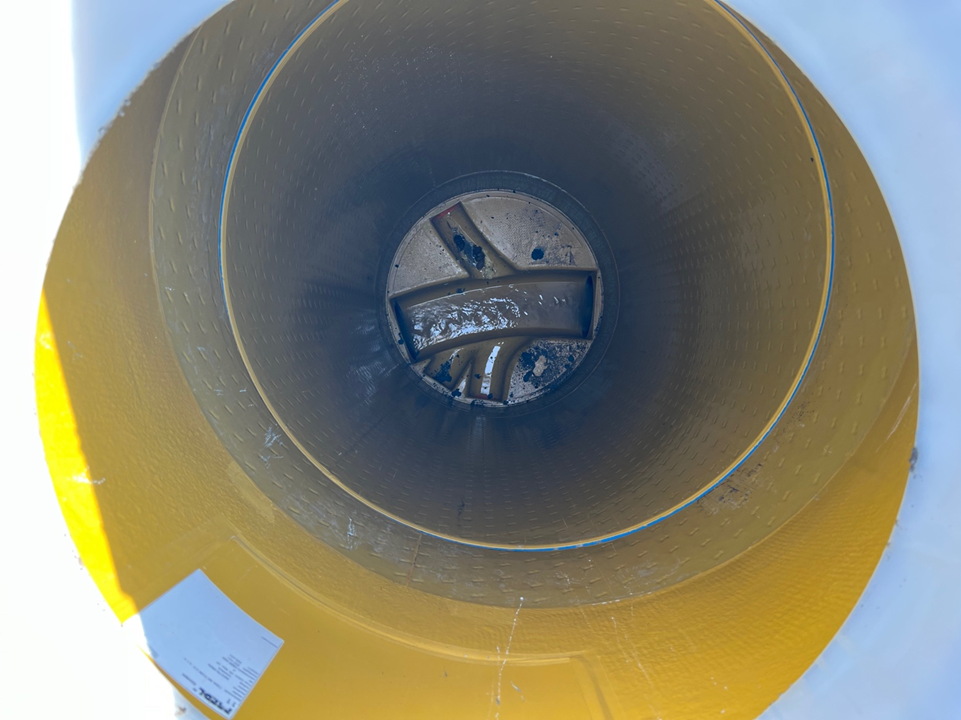

Projekční firma, která byla pověřena návrhem řešení a výběrem nové technologie, se obrátila na rakouského výrobce kanalizací TIBA GmbH. Tato společnost již mnoho let spolupracuje s firmou PREDL a je zvyklá používat plastové výstelky pro jejich šachtová dna. Tato rakouská společnost ale nedisponuje technologií celoplastové výstelky pro celý vnitřní povrch šachet. Z toho důvodu se rakouské obchodní oddělení obrátilo na českou firmu TIBA BETON CZ, s.r.o., která má ve svém portfoliu několik možností ochrany vnitřního povrchu betonových šachet proti biokorozní agresivitě. Vzhledem k tomu, že zjištěná biokorozní agresivita je místně velmi vysoká, tak se projektant rozhodl vybrat variantu s nejvyšším stupněm vnitřní ochrany šachet. Což je šachta TIBA PMA LINER KOMFORT+. Je to šachta, u které jsou všechny dílce vybaveny pevnou polypropylenovou PP/GFK výstelkou a spoji s integrovaným těsněním. Tato řada šachet také nabízí realizaci se sníženým počtem spojů. To je umožněno výrobou skruží a kónusů s výškou až 2,35 m.

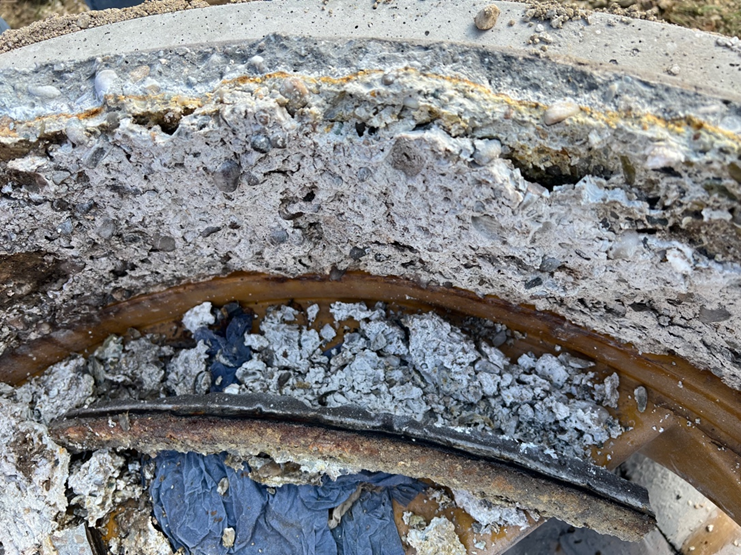

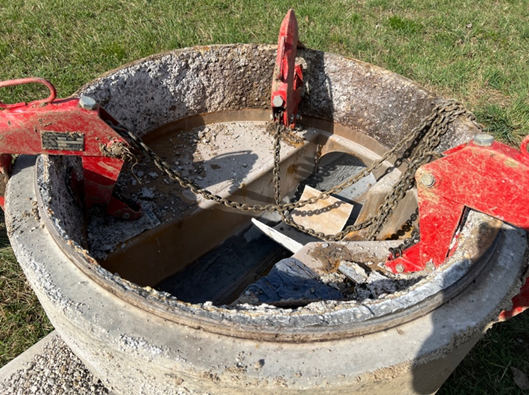

 DEGRADOVANÝ SPODNÍ DÍL ŠACHTY

PŘÍČINA BIODEGRADACE BETONOVÝCH DÍLCŮ KANALIZACE

Místní splašková kanalizace byla realizována před 20-ti lety. Tehdy jako čistě gravitační. Nicméně před 5-6 lety byla realizována změna konfigurace místní kanalizační sítě na splaškové vody. Došlo ke zrušení jedné z místních ČOV. V rámci realizace této změny bylo potřeba přepravit splaškové vody z jedné části obce do jiné ČOV. Zmíněné poškozené šachty tedy sloužily po dobu 5 let pro tranzit kyselých splaškových vod z předřazené shromažďovací čerpací stanice. Její výtlak byl zaústěn do původní gravitační kanalizace.

Tato změna se velmi rychle projevila v rozvoji biokorozního prostředí uvnitř kanalizace. Došlo k rozvoji bakteriálních kolonií usazených na stěnách betonových dílců šachet. Prvním nepříjemným projevem byl zápach, který se z kanalizačních šachet šířil a vadil místním obyvatelům. Provozovatel kanalizace toto řešil instalací utěsněných poklopů. Tím došlo ke zvýšení koncentrace sirovodíku v celém prostoru kanalizace a k výraznému urychlení negativního působení biodegradačního procesu. Výsledkem byla, pro betonové dílce, komplexní degradace a ztráta strukturální integrity.



U narušeného odpadávajícího materiálu byla naměřena kyselost v hodnotách pH 3,0-3,3.

Přičemž kyselost prostředí na stěnách šachet dosahuje působením bakterií Thiobacillus hodnot blížících se pH = 1.

REALIZACE VÝMĚNY DEGRADOVANÝCH KANALIZAČNÍCH ŠACHET

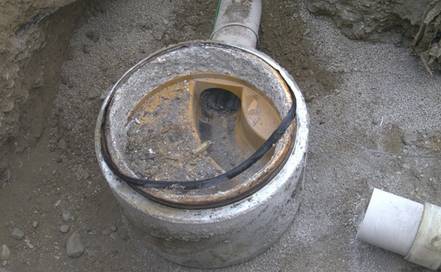

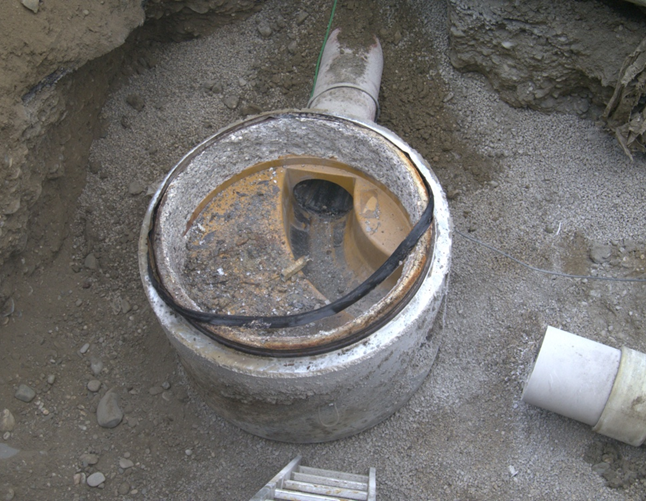

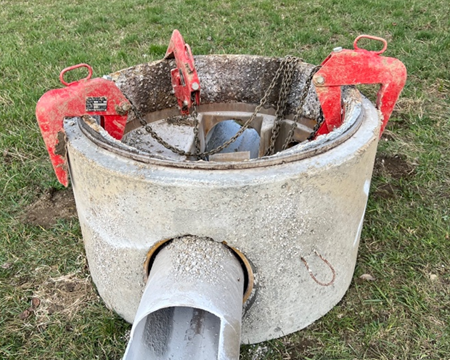

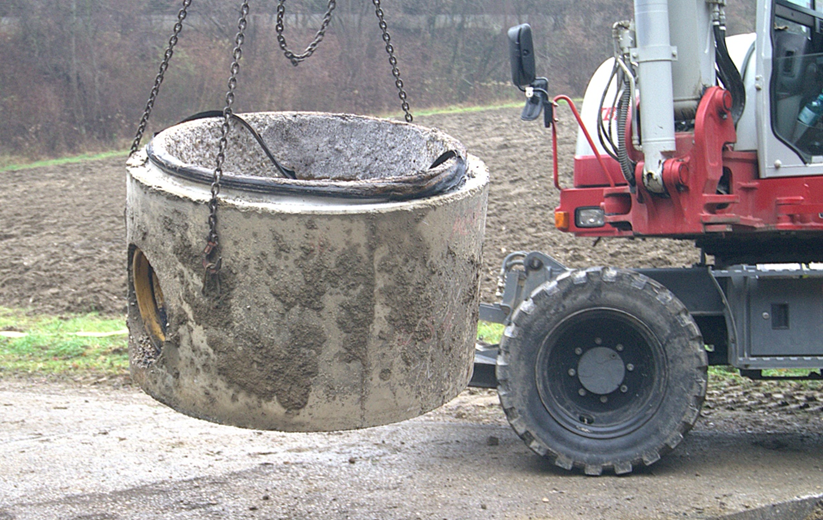

Obnažení původních šachet, jejich oddělení od potrubí a vyjmutí z výkopu

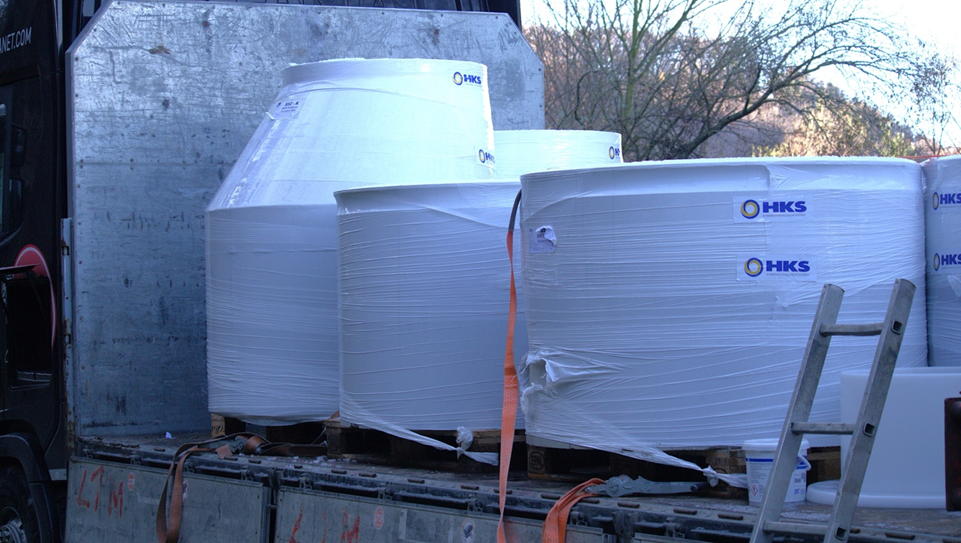

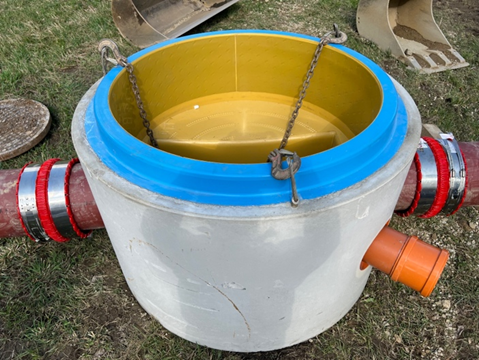

Příprava nových šachet s potrubními spojky pro napojení na původní potrubí

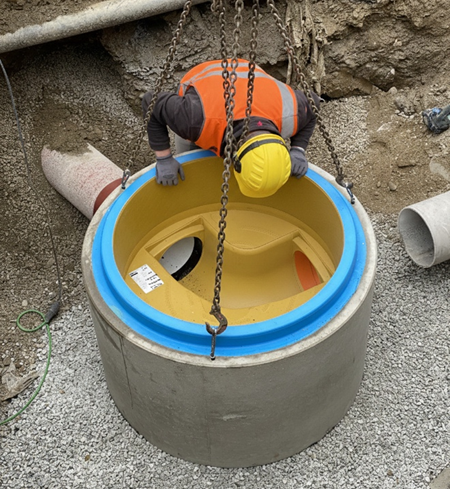

Montáž nových šachet
