Vodoměrné šachty
Vodoměrné šachty vyrábíme ve variantě pojízdné a nepojízdné s vnitřními rozměry 1200 × 900 mm. Sestaveny jsou ze spodního dílu a zákrytové desky. Detailní popis a parametry
Poslat poptávku- Kód:
- vodomerne-sachty
- Kat. číslo:
- 200537
- Materiál:
- Beton
Popis produktu
POUŽITÍ

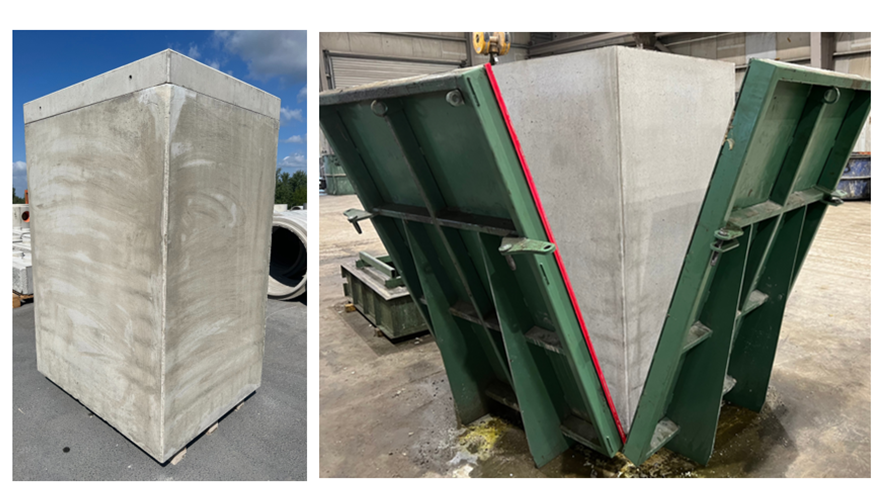

Prefabrikované vodoměrné šachty se používají jako komory pro osazení vodoměrů a jiných armatur. Jedná se o podzemní komory, které jsou zpravidla umístěny na vodovodní přípojce před budovou.
Výrobky jsou schváleny pro stavby ŘSD.
TECHNICKÉ PARAMETRY
Standardní zákrytová deska obsahuje jeden vstupní otvor o rozměru 600 × 600 mm nebo Ø 625 mm. Manipulace je prováděna pomocí 4 závitových pouzder. Závěsné prostředky M20 je možné zapůjčit v závodě. VŠ je osazena poplastovanými stupadly.
TYPY
Vodoměrné šachty vyrábíme ve variantě pojízdné a nepojízdné s vnitřními rozměry 1200 × 900 mm. Sestaveny jsou ze spodního dílu a zákrytové desky.
Parametry - varianty produktu
| Kód zboží | Označení | Rozměry (mm) | Hmotnost (kg) |
Počet ks/kamion |
Manipulace | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | S | H | T | H1 | |||||
| 200537 | Spodní díl 1200×900×1800/100 mm | 1200 | 900 | 1800 | 100 | 2315 | 9 | M20 | |
| 200546 | Zákrytová deska B125 s otvorem DN 625 | 1400 | 1100 | 140 | 450 | volně | M20 | ||
| 200544 | Zákrytová deska B125 s otvorem 600×600 | 1400 | 1100 | 140 | 450 | volně | M20 | ||
| 200547 | Zákrytová deska D400 s otvorem DN 625 | 1400 | 1100 | 140 | 475 | volně | M20 | ||
| 200545 | Zákrytová deska D400 s otvorem 600×600 | 1400 | 1100 | 140 | 475 | volně | M20 | ||
Parametry produktu
| Materiál | Beton |
|---|---|
| Oblast použití | Nádrže a jímky pro agresivní vody |
Dokumenty ke stažení
- vodomerka-tiba-technicky-list.pdf (PDF; 386 KB)
